هیدرو موتور چیست؟ چگونه کار می کند

هیدرو موتور ها چه هستند ؟‌ چگونه کار می‌کنند؟

هیدرو موتور تقریباً در همه ماشین آلات یافت می شوند و یکی از بسیاری از اجزای حیاتی هستند که باعث می شوند تجهیزات آنطور که باید کار کنند.

نقش موتور هیدرولیک تامین نیرو و حرکت مورد نیاز برای جابجایی یک بار خارجی است. آنها می توانند قدرت قابل توجهی تولید کنند و معمولاً در هر برنامه ای که به تغییرات سرعت ثابت با حرکت چرخشی آهسته یا سریع نیاز دارد، از هیدرو موتور استفاده می شود.

هیدرو موتور ها چگونه کار می کنند؟

هیدرو موتورها اساساً محرک های مکانیکی هستند که برای تبدیل نیروی سیال به انرژی مکانیکی مورد نیاز برای تامین انرژی یک ماشین کار می کنند.

موتورهای هیدرولیک از سیالات تحت فشار پمپ هیدرولیک برای تولید نیرویی مانند جابجایی زاویه ای و گشتاور استفاده می کنند. هنگامی که مایع به موتور هیدرولیک منتقل می شود، به چرخ دنده ها، پره ها یا پیستون های موتور فشار وارد می کند و در نتیجه شفت خروجی موتور را می چرخاند.

شفت دوار از جریان و فشار هیدرولیک برای ایجاد گشتاور چرخشی استفاده می کند، بنابراین قدرت و نیروی مورد نیاز برای حرکت بار خارجی را تولید می کند، سپس چرخه تکرار می شود.

سرعتی که یک موتور هیدرولیک در آن کار می کند با مقدار روغن و فشار عرضه شده توسط پمپ تعیین می شود.

انواع هیدرو موتور

چهار نوع اصلی هیدرو موتور وجود دارد که همگی دارای یک یا چند نوع فرعی هستند. هر نوع موتور دارای ویژگی های متفاوتی است که یکی را برای کاربردهای خاص مناسب تر از دیگری می کند.

انواع مختلف موتورهای هیدرولیک با موارد زیر مشخص می شوند:

• حداکثر فشار کاری
• حداکثر سرعت چرخش
• جابجایی (ثابت یا متغیر)
• قدرت و پایداری ثابت

در اینجا رایج ترین انواع موتورهای هیدرولیک آورده شده است :

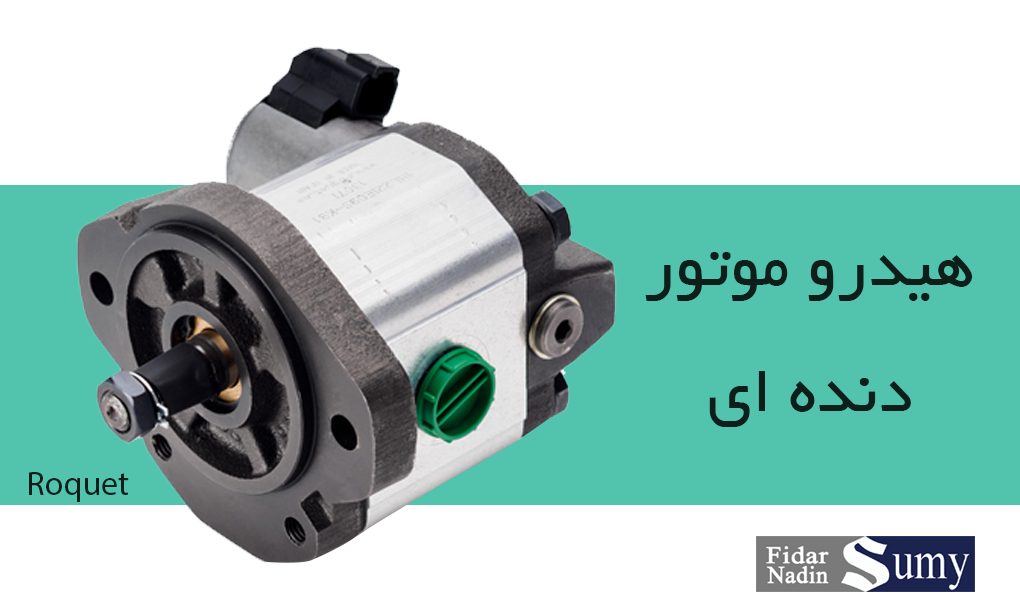

هیدرو موتورهای دنده ای

هیدروموتور دنده ای دارای دو نوع فرعی هستند. دنده (سرعت آهسته) و دنده اپی سیکلیک (سرعت بالا). آنها از دو دنده تشکیل شده اند – چرخ دنده بیکار و دنده محرک که در مقابل یکدیگر می چرخند و به دلیل طراحی متقارن خود با چرخش منفی و مثبت سازگار می شوند.

از نظر طراحی، موتورهای دنده جمع و جور، سبک وزن و نگهداری آسان با ظرفیت مکش روغن و مقاومت در برابر ضربه هستند. از طرف دیگر، آنها معمولاً دارای گشتاور شروع کم، بازده حجمی نسبتاً پایین و فشار ورودی هستند که آنها را برای کاربردهای با سرعت بالا و گشتاور کم مناسب تر می کند.

حجم جابجایی در موتورهای دنده ای بین 3 تا 100 سی سی است و معمولاً حداکثر گشتاور آن تا 400 نیوتن متر است. بسته به مدل، سرعت ها از 500 تا 4000 دور در دقیقه و حداکثر فشار می تواند به 250 بار برسد.

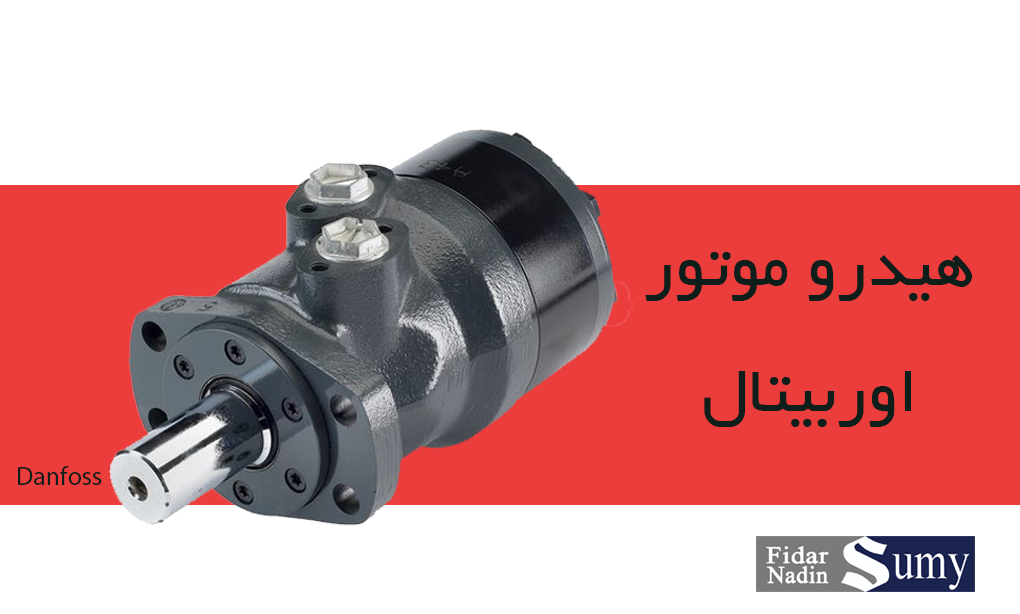

هیدرو موتور اوربیتالی

هیدرو موتور اوربیتالی (مداری) یا موتورهای Gerotor / Geroler می توانند گشتاورهای زیادی را در سرعت های بسیار آهسته تولید کنند و بر اساس اصل مدار کار کنند.

این اصل مبتنی بر یک موتور دنده داخلی (روتور) است که در یک چرخ دنده خارجی ثابت (استاتور) می چرخد. موتورها با دندانه ها و لوب ها، با فضاهای بین آنها برای اتاق های فشار نصب شده اند.

هنگامی که سیال هیدرولیک تحت فشار وارد محفظه ها می شود، عدم تعادل فشار را ایجاد می کند و گشتاوری را ایجاد می کند که توسط چرخ دنده داخلی به شفت خروجی موتور منتقل می شود و باعث چرخش آن (مدار) می شود.

در طراحی فشرده، موتورهای Gerotor و Geroler معمولاً برای استفاده در برنامه های تلفن همراه بسیار مناسب هستند و در طیف گسترده ای از صنایع از جمله ساخت و ساز، کشاورزی و جابجایی مواد استفاده می شوند. آنها می توانند از 10 تا 50000 psi گشتاور با سرعت عملیاتی تا 2000 دور در دقیقه ارائه دهند.

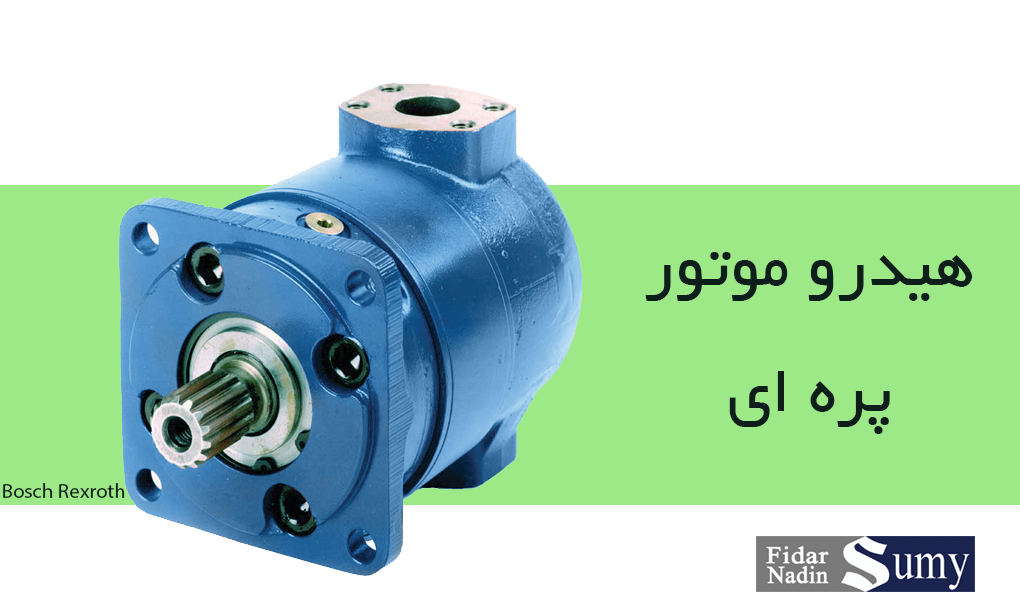

هیدرو موتور پره ای

هیدرو موتور پره ای از نظر طراحی ساده هستند و از یک محفظه با سوراخ خارج از مرکز و یک روتور با پره تشکیل شده است. سیال تحت فشار نیروی نامتعادلی بر روی پره ها ایجاد می کند که باعث می شود روتور در یک جهت در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت بچرخد.

موتورهای پره ای از نظر اندازه کوچک هستند و مخصوصاً برای نصب عمودی مناسب هستند. آنها گشتاور بالا در سرعت های پایین، عملکرد پایدار، جریان متعادل، سرعت ورودی بالا و سطح نویز کم را ارائه می دهند.

حداکثر فشار در موتورهای پره ای می تواند تا 230 بار برسد و می توانند تا 650 نیوتن متر گشتاور با حجم جابجایی تا 214 سی سی ارائه دهند.

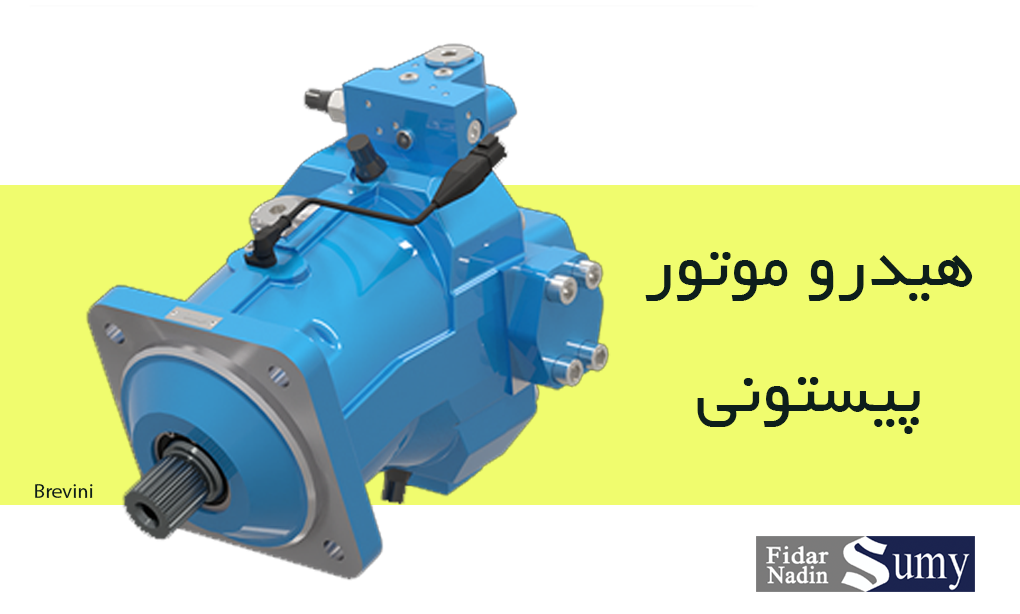

هیدرو موتور پیستونی

هیدرو موتور پیستونی در دو نوع موجود هستند. موتورهای پیستونی شعاعی و موتورهای پیستونی محوری

موتورهای پیستونی شعاعی سرعت پایین و گشتاور بالایی دارند و می توانند گشتاور بسیار بالاتری نسبت به موتورهای پیستونی محوری ایجاد کنند. در اینجا پیستون ها عمود بر محور میل لنگ قرار گرفته اند و به صورت خطی حرکت می کنند که سپس به حرکت دورانی تبدیل می شود.

هیدرو موتور پیستونی محوری گشتاور کمتری تولید می کنند اما محدوده سرعت بالاتری دارند. در این نوع پیستون ها به صورت دایره ای با محفظه ای قرار گرفته اند که به وسیله شفت حول محور می چرخد.

به طور کلی، هیدرو موتور پیستونی برای کاربردهایی مناسب هستند که به قدرت زیادی نیاز دارند. آنها می توانند مایع را از 10 تا 1000 سی سی با حداکثر فشار کاری 450 بار و سرعت تا 11000 دور در دقیقه جابجا کنند. گشتاور بالاترین موتور در بین سه نوع موتور است که می تواند به بیش از 10000 نیوتن متر برسد.
