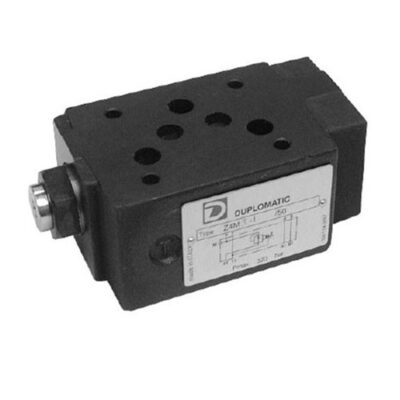

شیر کنترل فشار

شیر کنترل فشار برای حفظ فشار تنظیم شده در هر فرآیند پیوسته استفاده می شود،که شیر کنترل فشار در هر سیستم هیدرولیک ادغام شده است.

در صورت افزایش فشار هیدرولیک ممکن است سیستم آسیب ببیند. به همین دلیل دریچه های کنترل فشار برای محافظت وجود دارد. آنها سیستم را کنترل می کنند و از گرمای بیش از حد، اتلاف برق و آسیب جلوگیری می کنند.

با این حال، معمولاً پارامترهای فشار تنظیم شده ای وجود دارد که مدار هیدرولیک را به طور موثر حفظ می کند. اگر تنظیم فشار خیلی کم باشد، قدرت به خطر می افتد یا از کار می افتد.

برعکس، فشار بیش از حد نه تنها می تواند به قطعات سیستم هیدرولیک آسیب برساند، بلکه می تواند در برخی از سیستم های هیدرولیک نیز خطرناک باشد.

به همین دلیل است که شیر کنترل فشار هیدرولیک و شیرهای تخلیه فشار هیدرولیک تقریباً بخشی از هر سیستم هیدرولیک هستند. آنها به نگه داشتن فشار سیستم در زیر حد بالایی و همچنین حفظ فشار در مدار هیدرولیک کمک می کنند.

انواع شیرهای کنترل فشار هیدرولیک

بر اساس اصل کار، شیرهای کنترل فشار یا PCV به چهار نوع اصلی تقسیم می شوند: شیرهای اطمینان، شیرهای تعادل(کانتر بالانس)، شیرهای ترتیبی و شیرهای کاهش فشار

شیر اطمینان

یک شیر اطمینان فشار که گاهی اوقات شیر ​​ایمنی نیز نامیده می شود که به کاهش فشار سیستم کمک می کند تا از آسیبی که می تواند به سیستم هیدرولیک در صورت افزایش فشار بیش از حد بالا وارد شود، جلوگیری می کند.

آنها معمولاً از یک پیستون فنری در داخل یک روزنه تشکیل می شوند. هنگامی که فشار در سیستم به یک نقطه خاص برسد، پایین پیستون به سمت بالا هل داده می شود، بنابراین سیال تحت فشار می تواند از طریق روزنه وارد سیلندر شده و فشار را کاهش دهد.

شیر ترتیبی

شیرهای ترتیبی مشابه شیرهای فشار شکن هستند فقط آنها به طور خاص در سیستم های قدرت سیال استفاده می شوند که در آن دو مدار و دو محرک وجود دارد که هر دو توسط یک پمپ تغذیه می شوند و بنابراین جریان باید به ترتیبی هدایت شود که با فشار سیال مرتبط است.

از یک محرک تا زمانی که به حداکثر فشار یا سطح معینی برسد،شیر ترتیبی آن را به محرک دوم هدایت می کند.

شیرهای ترتیبی اغلب در کاربردهایی استفاده می شوند که نیاز به ترتیب عملیات هیدرولیکی دقیق دارند، مانند تجهیزات جابجایی مواد و ماشین ابزار

شیر کانتر بالانس

شیرهای تعادل هیدرولیک بارها را در جای خود نگه می دارند و حرکت را در سیستم های هیدرولیک کنترل می کنند. آنها بیشتر در جرثقیل ها و سایر ماشین آلات سنگین که نیاز به تحمل بار در برابر گرانش است استفاده می شود.

وظیفه اصلی شیر تعادل نگه داشتن فشار معینی در سیستم هیدرولیک است و در نتیجه از سقوط بار در اثر گرانش جلوگیری می کند. این کار با کنترل جریان سیال هیدرولیک بین مخزن و محرک که می تواند یک سیلندر باشد، انجام می شود.

شیرهای کاهش فشار

شیر کاهش فشار نوعی شیر است که در یک سیستم برای کنترل و کاهش فشار مایع یا گاز استفاده می شود. این شیرها اغلب در صنایع، سیستم های لوله کشی و تجهیزات سرمایشی و گرمایشی دیده می شوند.

فشار گاز یا سیال هنگام عبور از شیر به طور خودکار توسط PRV تنظیم می شود. اگر فشار سمت بالادست شیر ​​خیلی زیاد شود، شیر کمی باز می ماند و باعث می شود مقداری از مایع یا گاز عبور کند و فشار را کاهش دهد.

موارد احتیاط

قبل از نصب شیرهای کنترل فشار، باید اقدامات احتیاطی زیر را انجام دهید :

• تنظیم شیر کنترل فشار

پیستون و فنر شیر کنترل فشار را باز و بسته می کنند. نیروی فنر ممکن است برای تغییر سرعت باز و بسته شدن شیر تنظیم شود. برای دستیابی به تغییرات از بیش از یک پیستون استفاده می شود و در برخی شرایط از دیافراگم استفاده می شود.

• نصب شیر کنترل فشار

هنگام خرید شیر کنترل فشار، باید اطمینان حاصل کنیم که تمام شاخه ها و بسته های محافظ وجود دارد. قبل از نصب اطمینان حاصل کنید که همه اتصالات و دوشاخه ها جدا شده اند. همچنین بررسی کنید که آب بندی که تنظیم سوپاپ را ثابت می کند سالم باشد. ما باید مطمئن شویم که پلاک نام و برچسب های شناسایی دقیق هستند.
