شیر پروپرشنال

اهمیت دقت در تنظیم سیال از یک نقطه به نقطه دیگر بسیار مهم است. حمل و نقل بیش از یا کمتر از مقدار مایع، ویژگی های محصول نهایی را تغییر می دهد. قطعات هیدرولیک سنتی فاقد این ویژگی هستند. در این زمینه می توانید از شیر پروپورشنال (متناسب) هیدرولیک استفاده کنید.

شیر پروپرشنال هیدرولیک چیست؟

شیرهای پروپرشنال معمولاً برای کنترل فشار به سیلندر یا موتور هیدرولیک استفاده می شوند. آنها موقعیت قرقره بی نهایت و در نتیجه حجم جریان بی نهایت قابل تنظیم را فراهم می کنند. جریان یا فشار خروجی حاصل متناسب با تغییر ورودی است، یعنی سه برابر ورودی، خروجی سه برابر تولید می کند.

یک شیر پروپورشنال هیدرولیک مانند شیر پروپوزال نیست. دلیل اصلی این است که می‌توانید از شیرهای متناسب برای کاربردهای گسترده‌تر از جمله انتقال الکتریکی یا پنوماتیکی استفاده کنید.

مزایای شیرهای پروپرشنال هیدرولیک

نکات مثبت متعددی برای کنترل کننده شیر تناسبی هیدرولیک وجود دارد. برخی از مزایای اصلی عبارتند از:

دقت بالا و کارآمد

راندمان و دقت دریچه پروپرشنال هیدرولیک بدون تردید است. شما می توانید عملکرد سیستم را به طرز باورنکردنی افزایش دهید. این شیر در مواردی که دقت بسیار مهم است بسیار مناسب است.

تولید گرمای ناچیز

علاوه بر کارکرد مداوم، با این شیر هیچ گونه تولید گرما را تجربه نمی کنید. سنسورها و عملکرد خودکار از دریچه گاز جلوگیری می کند و عملکرد روان را تضمین می کند. مواد دریچه ها به خوبی گرما را هدایت می کنند و منجر به حفظ حرارت صفر می شود.

پاسخگویی خوب سیستم

شیر تناسبی هیدرولیک تنظیمات سریع و دقیق پارامترهای جریان مختلف را تضمین می کند. به این ترتیب، می‌توانید پاسخ سیستم خود را در جایی که دقت و پاسخ‌گویی سریع در اولویت قرار دارد، ارتقا دهید.

ایمنی بی نظیر

شیر پروپرشنال هیدرولیک ایمنی و امنیت خوبی را تضمین می کند. سنسورهای تعبیه شده در این زمینه نقش بسزایی دارند. با دریچه های هیدرولیک پروپرشنال ، می توانید منبع بهینه سیال را بدون فشار و سرعت بیش از حد انجام دهید.

اصل کار شیر پروپرشنال هیدرولیک

هنگامی که شیر تناسبی هیدرولیک را روشن می کنید، سیگنال الکتریکی شیر برقی را به حرکت در می آورد. این شیر برقی به نوبه خود حرکت قرقره را کنترل می کند.

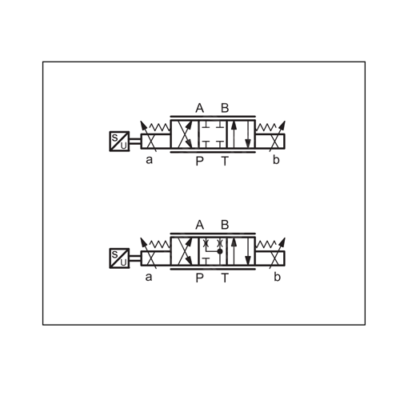

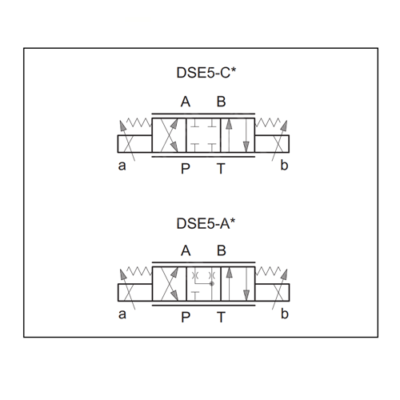

سپس حرکت قرقره باعث ایجاد جابجایی خاص در پورت سوپاپ می شود. از طریق این قسمت جابجا شده، سیال فشرده به جلو جریان می یابد. به این صورت است که نماد شیر تناسبی هیدرولیک و تصویر نمودار به طور دقیق و دقیق جریان سیال را کنترل می کند.

انواع کلیدی شیرهای پروپرشنال هیدرولیک

سه نوع شیرهای تناسبی هیدرولیک وجود دارد:

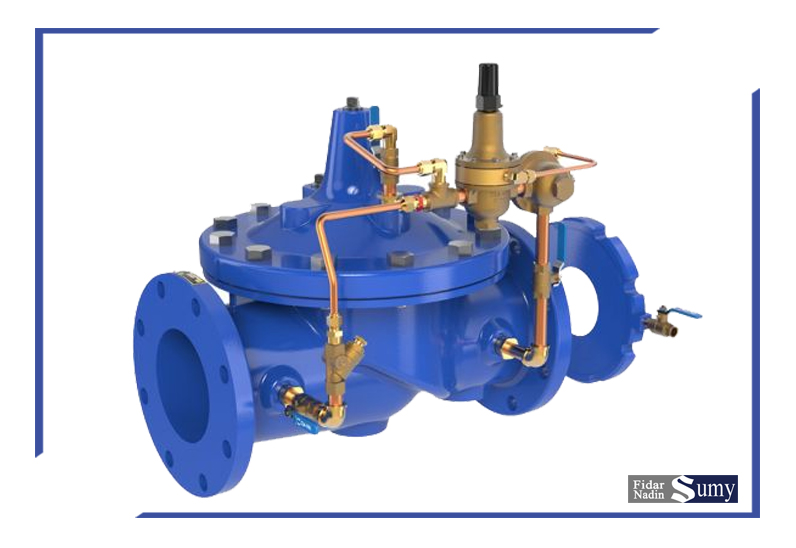

شیرهای کنترل جریان

این شیرهای تناسبی هیدرولیکی برای کنترل سرعت جریان سیال خاص عمل می کنند. شما می توانید به طور دقیق و دقیق جریان سیال را در موتورها و سیلندرهای هیدرولیک کنترل کنید. به عنوان مثال، می توانید دبی را روی 35 لیتر در ساعت یا 50 لیتر در ساعت تنظیم کنید. همچنین می توانید نرخ جریان سفارشی را تنظیم کنید.

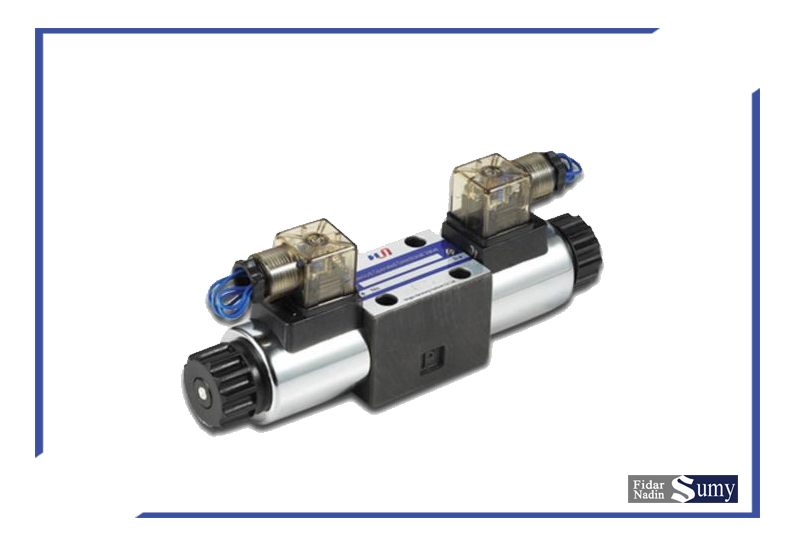

شیرهای کنترل جهت

شیرهای تناسبی هیدرولیک کنترل جهت نقش مهمی در هدایت سیال در یک جهت خاص دارند. با این شیرها می توانید سیال را به بالا، پایین، راست یا چپ و … هدایت کنید. این شیرها را می توانید در سیستم های اتوماسیون و ماشین آلات مخصوص مصارف صنعتی بیابید.

شیرهای کنترل فشار

شیر تناسبی هیدرولیک کنترل فشار فشار خاص را در داخل لوله ها / خطوط کنترل و حفظ می کند. به این ترتیب این شیرها از آسیب رسیدن به خط به دلیل فشار بیش از حد جلوگیری می کنند. این شیرها نقش زیادی در افزایش عمر سیستم هیدرولیک شما دارند.

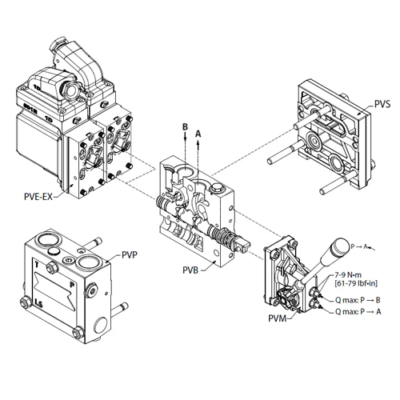

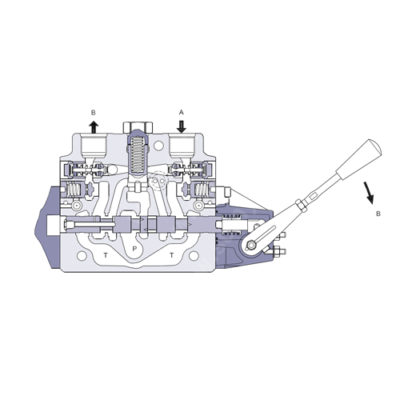

اجزای شیر پروپرشنال هیدرولیک

چندین جزء شیر تناسبی هیدرولیک شما را تشکیل می دهند. اطلاعات برجسته شده در مورد این مؤلفه ها عبارتند از:

بدنه شیر

بدنه شیر به کیس بیرونی اشاره دارد. این کیس وظیفه دارد تمام اجزای شیر را در خود جای دهد. آب بندی و پشتیبانی ساختاری را برای عملکرد موثر شیر تضمین می کند.

قرقره

نقش قرقره حفظ فشار و جریان در یک حد مشخص است. این یک عنصر دریچه متحرک است.

شیر برقی

عملکرد شیر برقی ارائه نیروی ضروری برای تسهیل حرکت قرقره است. شیر برقی زمانی که جریان الکتریکی را تجربه می کنند، میدان مغناطیسی تولید می کند. به همین دلیل، حرکت قرقره را تحریک می کند.

سنسور

سنسورهای بازخورد نقش مهمی در نظارت بر موقعیت قرقره دارند. این سنسورها عملکرد شیر را به صورت دلخواه تضمین می کنند.

کانکتورهای الکتریکی

الکتریسیته عملکرد شیرهای تناسبی هیدرولیک را کنترل می کند. کانکتورهای الکتریکی از طریق شاخه ها / پین ها تامین جریان الکتریکی به شیر را تضمین می کنند.

پورت های سیالات هیدرولیک

این پورت ها به سیال هیدرولیک اجازه می دهد تا به داخل یا خارج از شیر تناسبی هیدرولیک حرکت کند. پورت های هیدرولیک ارتباط مستقیمی با سیستم هیدرولیک دارند.

مکانیسم برگشت (فنری)

فنر به عنوان یک مکانیسم بازگشت عمل می کند. با حذف سیگنال الکتریکی، قرقره با کمک فنر به محل پیش فرض خود حرکت می کند.

اجزای میرایی

سوپاپ یا سوراخ های سوزنی به عنوان اجزای میرایی عمل می کنند. با استفاده از این عناصر می توانید اثر تغییر شیر را کنترل کنید. می توانید حرکات تند یا ناگهانی که باعث ناپایداری سیستم هیدرولیک می شود را از بین ببرید.
