Che cos'è una centralina idraulica? Guida completa, componenti, specifiche tecniche e consigli di scelta

Che cos'è una centralina idraulica? Una centralina viene spesso descritta come il cuore di un sistema idraulico perché fornisce l'energia necessaria per muovere e azionare diversi tipi di apparecchiature. Nell'industria pesante, nelle macchine per costruzioni stradali, nelle linee di produzione e nei sistemi di automazione, le centraline idrauliche sono componenti integrali.

Questo articolo esamina in dettaglio i componenti della centralina, gli aspetti tecnici, i vantaggi e le considerazioni importanti per scelta e manutenzione.

Che cos'è una centralina idraulica?

Una centralina è un'unità integrata composta da motore, pompa idraulica, serbatoio e valvole di controllo. Il suo scopo è fornire la pressione e la portata richieste dal sistema idraulico. L'unità viene installata indipendentemente dalla macchina principale e, una volta collegata al circuito, eroga olio in pressione.

Principali componenti di una centralina idraulica

Per comprendere il funzionamento del sistema, è utile considerare singolarmente i principali componenti:

1. Motore

Il motore è la fonte primaria di energia meccanica della centralina. Si utilizzano due tipi comuni:

• Motore elettrico:Adatto agli ambienti industriali con alimentazione trifase o monofase. È relativamente silenzioso, efficiente e semplice da manutenere.

• Motore diesel o a benzina:Adatto ad applicazioni remote, mobili o fuori rete. Può fornire elevata potenza ma è più rumoroso e richiede carburante e manutenzione regolare.

Nota tecnica:Nelle applicazioni descritte dalla fonte, la potenza del motore varia comunemente da circa 0,75 kW a 30 kW e deve essere scelta in base alla pressione di esercizio e alla portata richiesta.

2. Pompa idraulica

La pompa aspira olio dal serbatoio e lo alimenta al circuito in pressione. In funzione dell'applicazione può essere utilizzato uno dei seguenti tipi:

• Pompa a ingranaggi:Semplice ed economica; la fonte descrive applicazioni fino a circa 150 bar.

• Pompa a palette:Tipicamente più regolare e silenziosa di una pompa a ingranaggi, con pressioni indicate intorno a 180-200 bar.

• Pompa a pistoni:Offre alta precisione ed efficienza ed è impiegata per pressioni maggiori, indicate qui tra circa 250 e 700 bar, soprattutto nelle applicazioni gravose.

Caratteristica importante:La pompa deve poter fornire la portata fissa o variabile richiesta dal sistema con precisione adeguata.

Pompe idrauliche disponibili presso Fidar Nadin Sumy

3. Serbatoio dell'olio

Il serbatoio contiene l'olio idraulico e svolge diverse funzioni:

• Conserva una quantità di olio sufficiente per alimentare il sistema.

• Fornisce tempo e spazio affinché le particelle contaminanti possano sedimentare.

• Aiuta a raffreddare l'olio attraverso lo scambio termico con l'ambiente.

• Consente all'aria e ai gas trascinati di separarsi dall'olio.

Capacità del serbatoio:La fonte raccomanda normalmente una capacità pari a circa due-quattro volte la portata al minuto della pompa.

4. Valvole di controllo

Questa sezione controlla pressione, portata, direzione e sequenza operativa del sistema e può includere le seguenti valvole:

• Valvola limitatrice di pressione:Previene la sovrapressione e protegge il sistema dai danni.

• Valvola direzionale:Determina il percorso del flusso d'olio nel circuito.

• Valvola di controllo della portata:Controlla la velocità di un cilindro o motore idraulico.

• Elettrovalvola:Può essere controllata a distanza da un PLC o altro controllore.

5. Filtri

I filtri rimuovono i contaminanti dall'olio. Le particelle fini sospese possono causare forte usura in pompe e valvole.

• Filtro di aspirazione:Installato prima che l'olio entri nella pompa.

• Filtro sulla linea di ritorno:Aiuta a impedire che i contaminanti ritornino nel serbatoio.

• Filtro sulla linea di pressione:Utilizzato nei sistemi precisi o sensibili alla contaminazione.

Nota:Quando appropriato, i filtri dovrebbero essere dotati di indicatore di intasamento.

6. Sistema di raffreddamento

I sistemi che lavorano ad alta potenza e pressione possono generare molto calore. Un sistema di raffreddamento aiuta a proteggere l'olio e i componenti idraulici da temperature eccessive.

• Refrigeratore ad aria:Utilizza una ventola e un radiatore dell'olio o scambiatore di calore.

• Refrigeratore ad acqua:Utilizza acqua che scorre attraverso uno scambiatore di calore per ridurre la temperatura dell'olio.

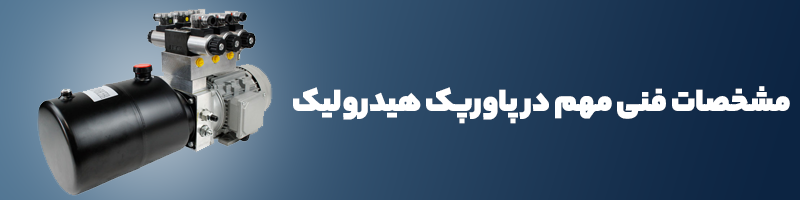

Specifiche tecniche importanti per una centralina idraulica

Nella progettazione o scelta di una centralina devono essere considerati diversi parametri tecnici:

1.Pressione di esercizio

La pressione alla quale il sistema è progettato per funzionare efficacemente. A seconda dell'applicazione, la fonte indica valori da circa 100 a 700 bar.
Esempio:Una pressione di esercizio intorno a 250 bar è comune in alcune applicazioni con cilindri pesanti.

2.Portata

La quantità di olio trasferita nell'unità di tempo, comunemente espressa in litri al minuto. Questo parametro influisce direttamente sulla velocità operativa di un cilindro o motore idraulico.
Formula approssimativa:Velocità cilindro (m/s) = portata / area della sezione del cilindro

3.Potenza del motore

La potenza del motore può essere stimata con la seguente relazione:

P (kW) = (Q × p) / (600 × η)
dove Q è la portata in L/min, p la pressione in bar ed η il rendimento totale.

4. Volume del serbatoio

Per sistemi a funzionamento continuo, la fonte raccomanda un volume del serbatoio pari a circa due-quattro volte la portata al minuto della pompa, per garantire raffreddamento e tempo di sedimentazione adeguati.

5.Tipo di olio

È importante scegliere olio idraulico con un grado di viscosità standard appropriato, come ISO VG 46 o ISO VG 68. L'olio a viscosità inferiore viene generalmente usato a temperature più basse e quello più viscoso a temperature più alte, nel rispetto dei requisiti del costruttore dell'apparecchiatura.

Vantaggi dell'uso di una centralina idraulica

• Forza elevata in un'unità compatta:Particolarmente utile quando lo spazio sulla macchina è limitato.

• Controllo preciso di velocità e pressione:Ottenuto mediante valvole e apparecchiature di controllo adeguate.

• Funzionamento continuo in condizioni gravose:Adatto ad ambienti industriali, alte temperature o carichi variabili quando correttamente progettato.

• Installazione rapida e indipendente:Può essere installata come unità autonoma senza sostituire una fonte di potenza centralizzata.

• Personalizzazione:Ogni centralina può essere progettata in base ai requisiti di uno specifico progetto.

Che cos'è un manifold idraulico e perché è importante in una centralina?

In un sistema idraulico progettato professionalmente, il controllo coordinato e preciso del flusso d'olio è essenziale per il funzionamento sicuro e corretto dell'apparecchiatura. Questa importante funzione è svolta dal manifold idraulico, un componente che può apparire semplice esternamente ma svolge un ruolo decisivo nel comportamento del sistema.

Un manifold è un blocco metallico contenente passaggi interni lavorati con precisione per il fluido idraulico. Diverse valvole idrauliche, come quelle di pressione, direzione e portata, vengono installate sul o nel manifold. Esso agisce quindi come punto di connessione centrale per le funzioni di controllo idraulico.

Dove si trova il manifold in una centralina?

In una centralina idraulica, il manifold viene normalmente installato vicino alla pompa e al serbatoio ed è collegato direttamente o indirettamente all'uscita della pompa. Con le valvole di controllo montate sul manifold, la portata può essere distribuita e controllata verso attuatori come cilindri e motori idraulici in un insieme integrato. Questa configurazione riduce lo spazio occupato e può semplificare manutenzione e riparazione.

Perché il manifold è importante?

I vantaggi di un manifold vanno oltre il design compatto. Tra i motivi principali per utilizzarlo vi sono:

• Riduzione di tubazioni e raccordi non necessari che può ridurre il numero di potenziali punti di perdita.

• Controllo più rapido e preciso del flusso del fluido idraulico.

• Progettazione più semplice di circuiti idraulici complessi.

• Possibilità di personalizzare il sistema aggiungendo o rimuovendo valvole.

Opzioni di progettazione del manifold

I manifold sono generalmente disponibili in due grandi configurazioni:

1. Manifold a blocco:Comuni nelle applicazioni industriali compatte.

2. Manifold modulari:Adatti ai sistemi che possono richiedere espansioni o modifiche frequenti.

Il progetto appropriato viene scelto in base ai requisiti del progetto e alla complessità del sistema.

Punti importanti per progettazione, funzionamento e manutenzione della centralina

• Cambiare l'olio idraulico a intervalli di circa 1.000-2.000 ore di esercizio quando ciò è coerente con il piano di manutenzione dell'apparecchiatura.
• Ispezionare e sostituire i filtri secondo il programma di manutenzione.
• Mantenere la temperatura di esercizio sotto circa 60°C dove specificato per il sistema.
• Non ignorare piccole perdite: possono evolvere in guasti seri.
• Controllare regolarmente manometro e indicatore di temperatura per rilevare pressione o temperatura eccessive.
• Eseguire un'ispezione tecnica di pompa e motore almeno una volta l'anno quando appropriato al ciclo di lavoro.

Conclusione

Una centralina idraulica è un'unità compatta, affidabile ed efficace per la trasmissione di potenza, utilizzata in molti sistemi industriali, macchine per costruzioni stradali, attrezzature minerarie e linee di produzione. Progettazione accurata, scelta corretta dei componenti e manutenzione adeguata sono essenziali per un funzionamento stabile e affidabile. Ingegneri e operatori industriali traggono quindi vantaggio dalla conoscenza dei componenti interni e dei principali parametri tecnici.

Se prevedi di acquistare o progettare una centralina, considera prima il servizio richiesto, la pressione di esercizio, il tipo di pompa e le condizioni ambientali e consulta uno specialista idraulico quando necessario.
