هر آنچه که باید درباره پمپ دنده ای هیدرولیک باید دانست

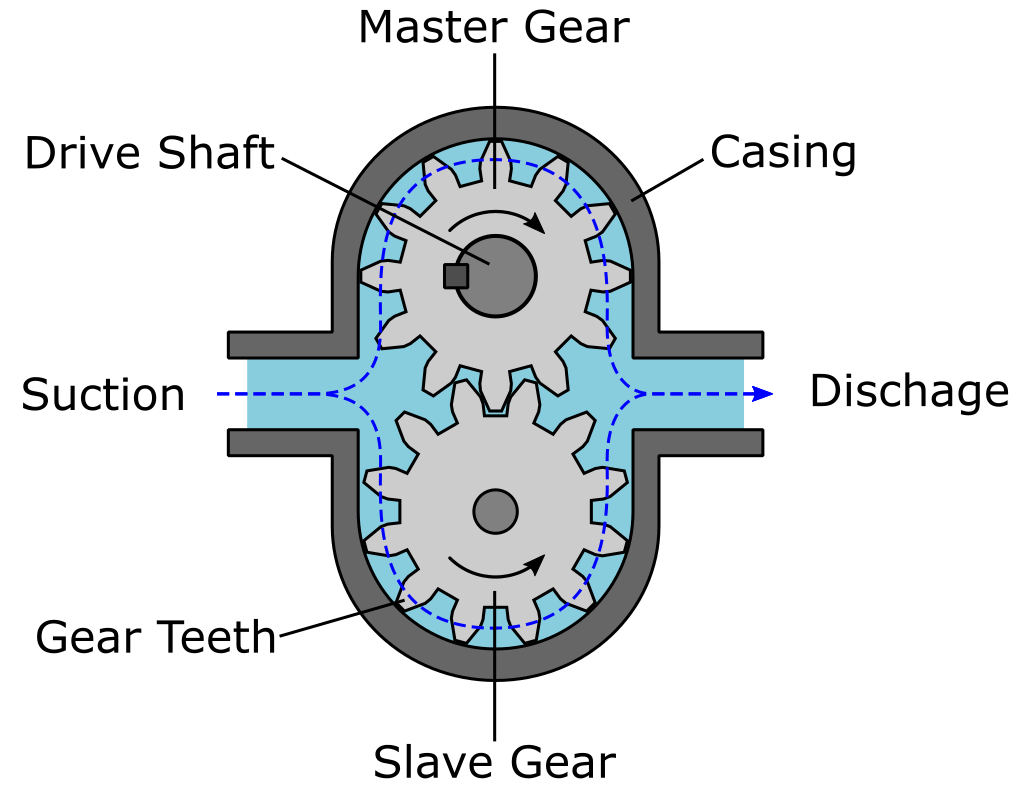

نمایی از اجزای پمپ دنده ای
پمپ دنده ای هیدرولیک
پمپ دنده ای هیدرولیک جزو پمپ های جابه جایی مثبت است به این صورت که در یک سمت (محل تماس دنده ها) دنده هایی که به صورت دورانی حرکت می کنند، با چرخش از هم دور می شوند و با ایجاد خلا، سیال وارد پمپ می شود و با ادامه ی چرخش ها سیال به سمت خروجی حرکت می کند.
پمپ دنده ای هیدرولیک برای جابه جایی مایعاتی که فشار بالایی دارند و وزن حجمی آنها زیاد می باشد طراحی شده ولی این پمپ ها فقط مایعاتی که خود آنها خاصیت روغن کاری داشته باشند و خورنده نباشد یا در آن نا خالصی وجود نداشته باشد را می توان پمپاژ کند. به عنوان مثال از این نوع پمپ در جهت پمپاژ سیستم های روغن کاری موتور، سوخت، پمپ ملاس (صنایع نیشکر) و خمیر استفاده می شود و همچنین در قسمت خنک کننده ماشین های مختلف ابزاری و احتراقی با فشار پایین استفاده می شود.
ایمنی در پمپ های دنده ای به این صورت است که چون عملکرد این پمپ ها جابه جایی مثبت است اگر شیر خروجی بسته باشد باعث خراب کردن تاسیسات در بخش خروجی پمپ می شود و پمپ آسیب دیده و به همین دلیل در خروجی پمپ از بای پس استفاده می شود تا به عنوان سوپاپ اطمینان عمل کند و تا هنگامی که فشار پمپ از حد مجاز عبور کرد سوپاپ باز شود و مایع درون پمپ از لوله ی بای پس خارج شود و به قسمت مکش پمپ مجدد باز گردد.
سرعت در پمپ های دنده ای
با توجه به کاربرد پمپ، در پمپ ها سرعت های مختلفی تعریف می شود. به عنوان مثال برای مایعاتی که چگالی بالایی دارند و سنگین هستند و خاصیت روغن کاری کمتری دارند از پمپ های با سرعت کمتر استفاده می شود به همین دلیل مدت زمان انجام کار هم طولانی تر می شود ولی برای مایعاتی که رقیق هستند و چگالی پایین تری دارند از پمپ هایی با سرعت گردش بالاتر استفاده می شود.
عوامل مهم در انتخاب یک پمپ دنده ای هیدرولیک
- محیطی که قرار است پمپ در آنجا مورد استفاده قرار گیرد.
- تعیین حداکثر و حداقل فشار مورد نیاز.
- تعیین بازه های سرعت مورد نیاز.
- تعیین حداکثر و حداقل دمای پمپ در هنگام کار کردن.
- طول عمر مورد نیاز.
- قابلیت تعمیر به آسانی.
- تعیین میزان بودجه.
جابه جایی مثبت از خاصیت پمپ های دنده ای می باشد که با چرخش چرخ دنده ها، سیال در این پمپ ها به حرکت در می آیند. پمپ های دنده ای خود مکش یا Self-prime هستند و می توانند سیالات با ویسکوزیته های کم، متوسط و زیاد را پمپاژ کنند و دارای دو نوع پمپ دنده ای خارجی و داخلی هستند.
همچنین میتوانید بخوانید،هر آنچه که باید درباره هیدرولیک دانست!
پمپ دنده ای خارجی
میزان دبی یا آبدهی در پمپ های دنده خارجی بر اساس ساختمان داخلی یا دور قابل تنظیم می باشد که دارای پمپاژ با دقت بالایی است و در پمپاژ سیالاتی هچون اسید ها، بازها، پلیمرها و سوخت استفاده می شود و در ماشین ابزار، انتفال قدرت و سیستم هیدرولیک نیز کاربرد دارد.
پمپ های دنده ای خارجی در ابعاد بزرگ 650 دور دقیقه و ابعاد کوچک 1450 یا 3000 دور در دقیقه امکان چرخش دارند. عمر طولانی و قیمت پایین این پمپ و پوشش طیف وسیعی از سیالات این پمپ را به نوع پر کاربرد تبدیل کرده است و استفاده زیادی در بخش های مختلف از آن می شود.
کاربرد پمپ دنده ای خارجی
- استفاده در صنایع غذایی
- پمپاژ روانکارها
- استفاده در خارخانجات تولید روغن خوراکی
متریال به کار برده شده در ساخت پمپ دنده خارجی
در قسمت بدنه و چرخ دنده از فلزهایی چون استیل، چدن، برنز و تفلون یا پلیمر استفاده شده است و در قسمت شافت از استیل، سرامیک، آلومنیوم و فولاد آلیاژی به کاربرده شده و جنس بوش از برنز، کربن و استیل است و نوع آب بندی پمپ از مکانیکال سیل (تک و دوبل)، پکینگی و مگنتی است.
فواید های پمپ دنده ای خارجی
- قیمت پایین.
- مقاوم در برابر گرد و غبار.
- کم صدا و کار کردن در مدت زمان بالا.
- به آسانی قابل تعمیر است و نیاز به ابزار خاصی ندارد.
- دارای متریال متنوعی از قبیل استیل و برنز و … است.
- عمر طولانی
معایب پمپ دنده ای خارجی
در نوع بوش چون یاتاقان ها درون سیال قرار می گیرد باعث می شود قسمت های جامد و ساینده باعث خوردگی چرخ دنده می شود.
پمپ دنده ای داخلی
این نوع پمپ ها به ماه و ستاره معروف هستند و خود مکش است که در دو جهت هم قابلیت چرخش دارند و هم برای پر کردن و هم برای خالی کردن از آنها می توان استفاده کرد. از این پمپ در سیالات رقیق مانند حلال ها، روغن ها و سیالات غلیظ مانند آسفالت، شکلات و چسب استفاده می شود و همچنین در پمپاژ روغن های داغ و صنایع غذایی مانند کره بادام زمینی و نیز رنگ، جوهر، صابون و … استفاده کرد.
جنس این پمپ ها در قسمت بدنه و چرخ دنده فولاد آلیاژی، چدن، استیل، برنز، تفلون و در قسمت بوش از جنس کربن گرافیت، سیلیکون کارباید، سرامیک و برنز است و شافت آن از جنس استنلس استیل و فولاد آلیاژی می باشد و آب بندی آن با مکانیکال سیل (تک و دوبل)، کارتریج، مگنت و پکینگ است.
پمپ دنده ای داخلی و خارجی
فواید پمپ دنده ای داخلی
- خود مکش.
- تنوع در جنس بدنه و با توجه به کاربرد انتخاب می شود.
- کار کردی یک روند و بدون پالس.
- قابلیت گردش دو جهته به منظور پر و خالی کردن مخزن.
- NPSH پایینی دارد و باعث کاهش پدیده کاویتاسیون می شود.
- تعمیرات و نگهداری کم هزینه.
- در قسمت ورودی و خروجی با انواع اتصالات هماهنگ می باشد.
معایب پمپ دنده ای داخلی
می توان به این موضوع اشاره کرد که دارای سرعت و فشار کم و متوسط می باشد.
